ArduinoでTMD27713近接センサーモジュールをインターフェースする方法

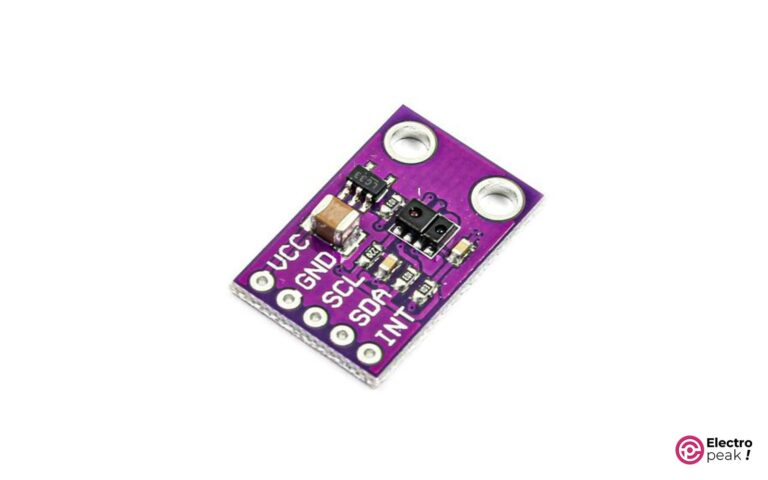

TMD27713は、近接検出と環境光検出の機能を兼ね備えたモジュールです。このセンサーは、物体がセンサーにどのくらい近づいているかを検出し、周囲の光の強さを計測できます。以下は、Arduinoを使ってTMD27713モジュールをインターフェースする方法の手順です。
必要な部品
- Arduinoボード（Unoなど）
- TMD27713近接センサーモジュール
- ジャンパーワイヤー
- ブレッドボード

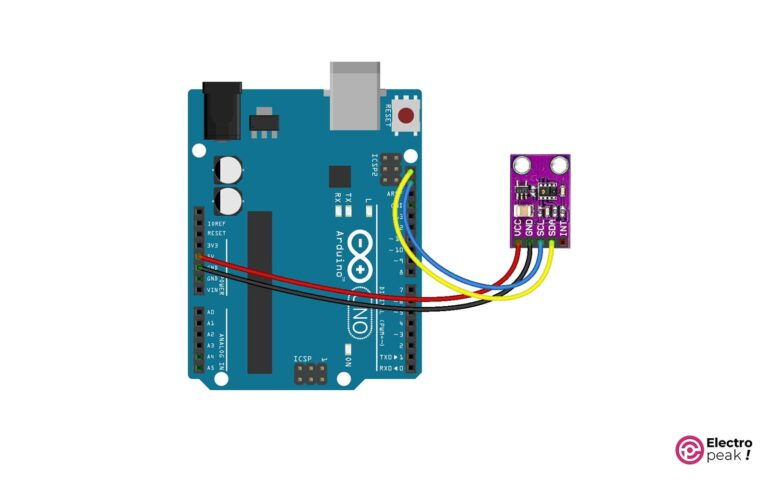

配線方法

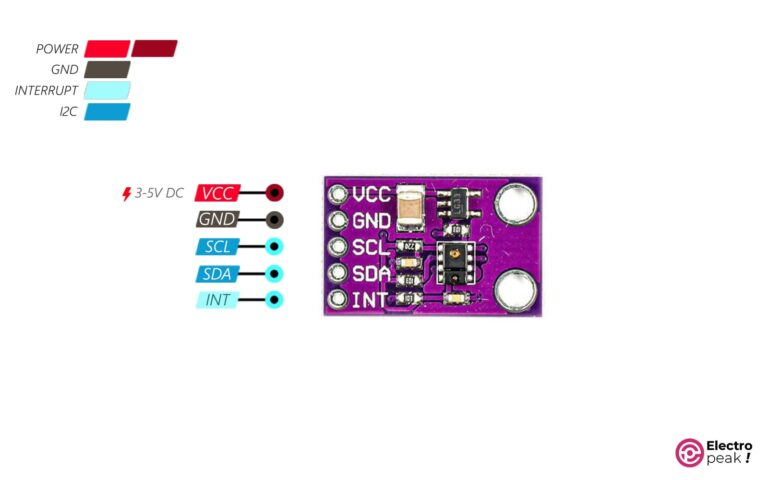

TMD27713モジュールには、I2Cインターフェースを通じてArduinoと接続するためのピンがあります。以下の接続を行います：
- VCC: 3.3Vまたは5Vの電源ピンに接続
- GND: ArduinoのGNDピンに接続
- SCL: ArduinoのA5ピンに接続
- SDA: ArduinoのA4ピンに接続
ソフトウェア設定
- ライブラリのインストール: TMD27713センサーをArduinoで使うためには、適切なライブラリをインストールする必要があります。以下の手順に従ってライブラリをインストールしてください：
- Arduino IDEを開き、ツールバーから「ライブラリを管理」を選択
- 「TMD27713」と検索し、対応するライブラリをインストール
- コードのアップロード: 以下のコードをArduino IDEにコピーして、ボードにアップロードします。
#include <Wire.h>
#include "Adafruit_TMD27713.h"
Adafruit_TMD2771 tmd = Adafruit_TMD2771();
void setup() {
Serial.begin(9600);
if (!tmd.begin()) {
Serial.println("TMD27713 センサーを初期化できませんでした");
while (1);
}
Serial.println("TMD27713 センサーが正常に初期化されました");
}
void loop() {
uint16_t proximity = tmd.readProximity();
uint16_t lux = tmd.readAmbientLight();
Serial.print("近接値: ");
Serial.println(proximity);
Serial.print("環境光: ");
Serial.println(lux);
delay(500);
}
動作確認

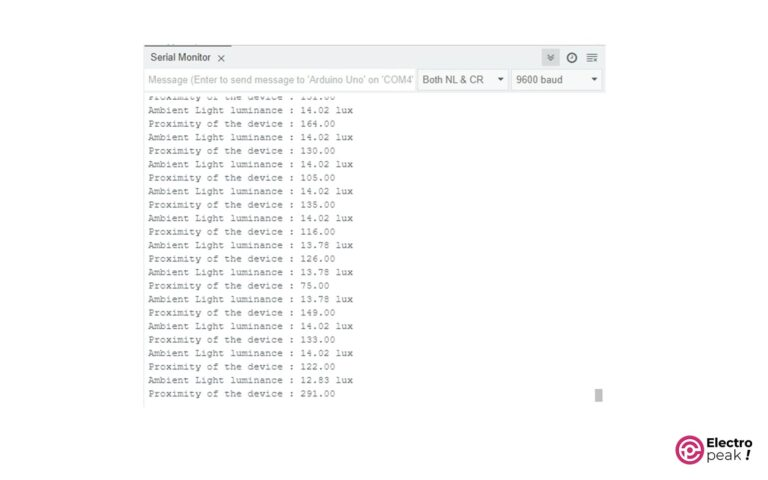

コードが正常にアップロードされると、シリアルモニターを開いて、近接値と周囲の光レベルを確認できます。物体をセンサーに近づけたり離したりすると、近接値が変化します。
応用
このモジュールは、距離センサーや光センサーとしてさまざまなプロジェクトに活用できます。例えば、自動照明システムや物体検出を必要とするプロジェクトに利用できます。
